LA POSE

Pose des poutrelles du plancher

Il est interdit de circuler sur des poutrelles de plancher si celles-ci ne sont pas étayées, à moins qu'elles n'aient été calculées "sans étai".

Il est facile, en vide sanitaire à hauteur d'homme, de disposer les poutrelles scrupuleusement selon le calepinage du plan de préconisation de pose et d'installer les files d'étais, sans avoir à circuler sur les poutrelles. Elles sont placées rigoureusement à l'entraxe et reposent de quelques centimètres sur les murs.

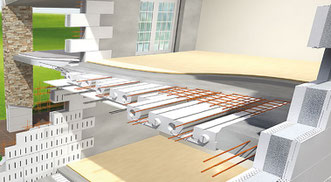

Pose des entrevous

On remplit les travées et on découpe soigneusement les démodulés dans les deux sens porteur et répartition. Il est temps de placer les chaînages périphériques et intermédiaires, sceller les planelles de rives et commencer le ferraillage du plancher.

Les panneaux de treillis soudé sont disposés sur les entrevous, des distancier seraient les bienvenus pour garantir l'enrobage, 3 soudures ou deux mailles de recouvrements de plaques dans le sens porteur et 2 soudures ou 1 maille dans le sens répartition (3 mailles ou 4 soudures en zone sismique).

De place en place, on ligature les plaques de treillis soudé entre elles et aux chaînages pour des questions de sécurité.

Mise en place des chapeaux, sur le treillis soudé :

Chapeaux en crosses pour les rives parallèles aux poutrelles, qui vont assurer le recouvrement du treillis soudé en zone sismique ;

Chapeaux en crosses à l'about des poutrelles de façon classique ;

Chapeaux en barres droites pour assurer les continuités entre les travées dont les poutrelles sont dans le prolongement l'une de l'autre

On ligaturera également les chapeaux au treillis soudé pour éviter qu'ils ne soient emportés par le coulage du béton de la dalle.

On vérifie les altitudes pour s'assurer que l'épaisseur de dalle prévue sur le plan de préconisation de pose sera bien respectée et que toutes les armatures seront correctement enrobées.
